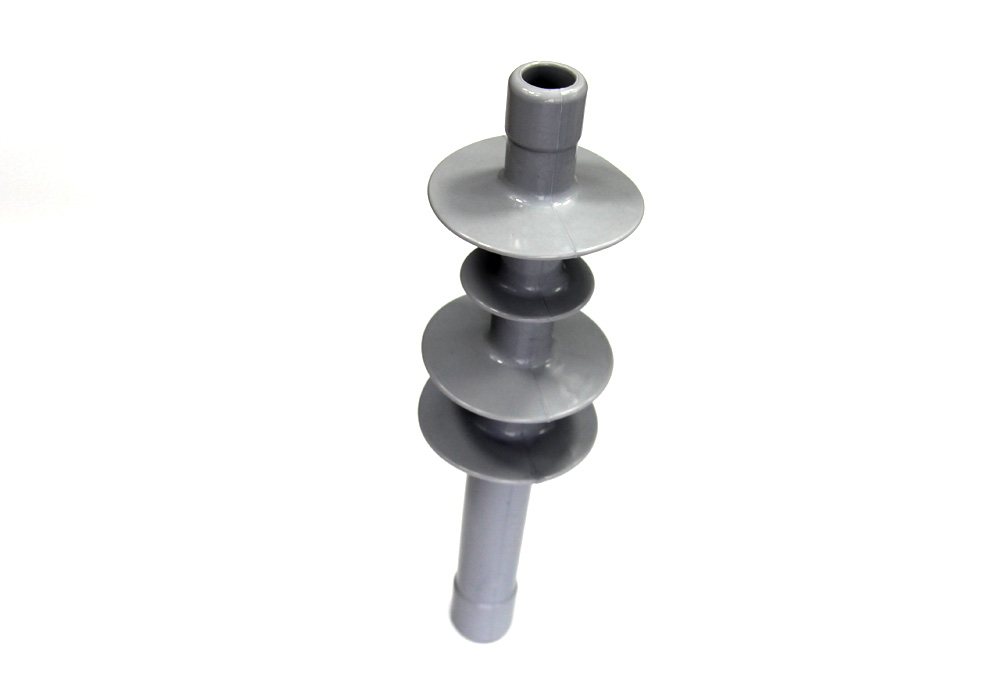

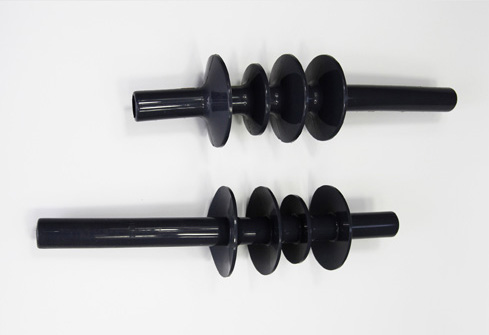

Силиконовые концевые муфты холодной усадки (Push-on)
Силиконовые концевые муфты холодной усадки для внутренней и наружной прокладки на напряжение 10 кВ, 15 кВ, 24 кВ и 36 кВ предназначены
для одножильных и трёхжильных кабелей. Концевые муфты обеспечивают более длительный срок службы. Все концевые муфты для внутренней и наружной прокладки соответствуют требованиям CENELEC HD 629.1 S1, IEEE-48, IEC60502.
Технические данные
Voltage Class | kV | 6.35/11(12) 8.75/15(17.5) | 12/20(24) 12.7/22(24) | 18/30(36) 19/33(36) |
CableInsulationDiameter | mm | 16-50 | 18-55 | 20-55 |
Cross Section Range | mm2 | 25-800 | 25-630 | 35-630 |
Max system Voltage Um | kV | 17.5 | 24 | 36 |
Basic Impulse Level | kV | 95 | 125 | 195 |
Partial Discharge at 2Uo | pC | <5 | <5 | <5 |
ACVoltagewithstand,5min | kV | 39 | 57 | 86 |
DCVoltagewithstand,5min | kV | 52 | 76 | 114 |

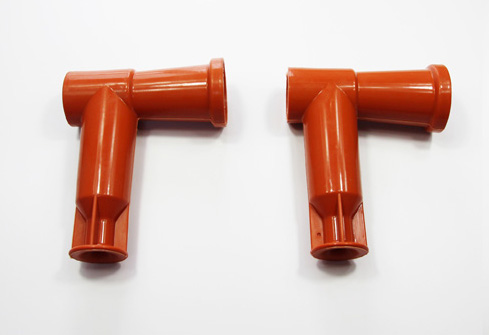

Красный неэкранированный разъемный соединитель Т-образного типа
Силиконовый разъемный тройник неэкранированный на напряжение 15 кВ, 24 кВ и 36 кВ предназначен для соединения
кабелей с полимерной изоляцией с таким оборудованием, как трансформаторы, распределительные устройства и двигатели. Разъем подходит для вводов на 630 А и 1250 А и
подходит для кабелей сечением от 25 до 1000 кв. мм. Каждый разъем перед отгрузкой проходит заводские испытания на устойчивость к переменному току и частичным разрядам. Разъемный разъем соответствует требованиям IEC60502.
Технические данные
Voltage Class | kV | 6.35/11(12) 8.75/15(17.5) | 12/20(24) 12.7/22(24) | 18/30(36) 19/33(36) |
CableInsulationDiameter | mm | 16-50 | 18-55 | 20-55 |
Cross Section Range | mm2 | 25-800 | 25-630 | 35-630 |
Max system Voltage Um | kV | 17.5 | 24 | 36 |
Basic Impulse Level | kV | 95 | 125 | 195 |
Partial Discharge at 2Uo | pC | <5 | <5 | <5 |
ACVoltagewithstand,5min | kV | 39 | 57 | 86 |
DCVoltagewithstand,5min | kV | 52 | 76 | 114 |

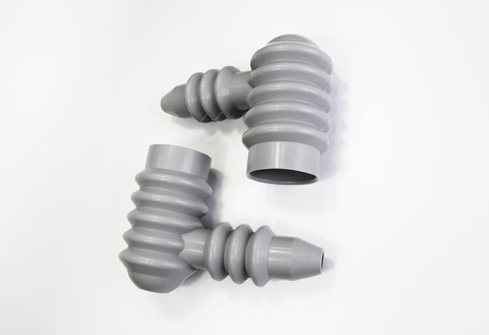

Силиконовый изоляционный чехол
Силиконовый прямой изоляционный чехол – это изолирующий барьер, который можно использовать для подключения внутренних
концевых муфт. Силиконовый чехол обеспечивает межфазную изоляцию и заземление силовых кабелей. Такие муфты необходимо устанавливать в очень ограниченном пространстве, например, в распределительных коробках двигателей, кольцевых магистралях,
распределительных трансформаторах и т.д., где воздушный зазор недостаточен для нормальной работы или защиты от перекрытия. Красный изоляционный чехол из силиконовой резины обладает высокой изоляцией и сопротивлением току.
Property | Unit | Typical Value | Test Method |
Tensile Strength | Mpa | 10 | ASTM D421 |
Elongation | % | 900 | ASTM D412 |
Tear Strength | N/mm | 48.6 | ASTM 624 |
Volume Resistivity | Ω.CM | 1.3*10 15 | ASTM D4325 |
Силиконовые прямые красные ботинки
Property | Unit | Typical Value | Test Method |
Tensile Strength | Mpa | 10 | ASTM D421 |
Elongation | % | 900 | ASTM D412 |
Tear Strength | N/mm | 48.6 | ASTM 624 |
Volume Resistivity | Ω.CM | 1.3*10 15 | ASTM D4325 |
